内部构造分析

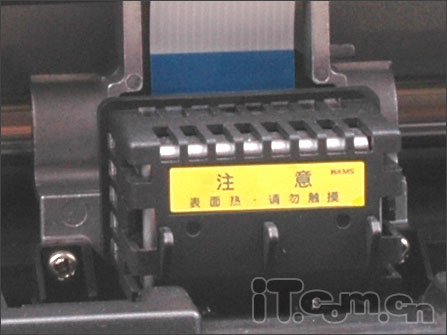

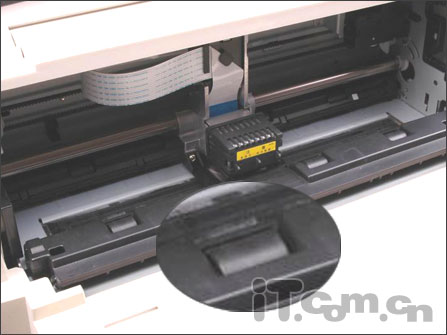

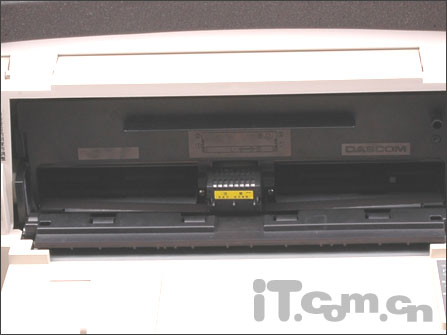

　　打开DS-1700机身前置的透明面板后，最为醒目的要数机器的最关键部件——打印头了。DS-1700的打印头采用目前市场上常见的0.2mm直径的24针设计，打印针寿命高达3亿次/针，而独到的打印针轮换和断针补偿功能的运用，则更进一步延长了打印头的使用寿命。另外，由于打印过程中打印针的机械摩擦运动会产生一定的热量，长期工作则会使打印针处于高热状态，很容易损坏或折断。为此，打印头通常都设有一个散热片装置。为了防止意外烫伤，DS-1700在其打印头上贴着一个非常醒目的黄色“注意”标签。

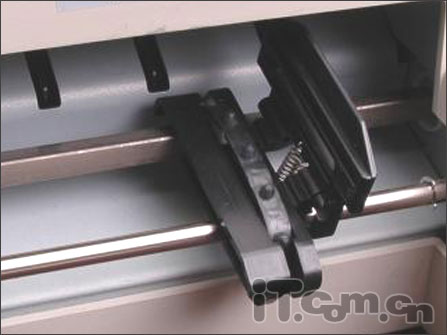

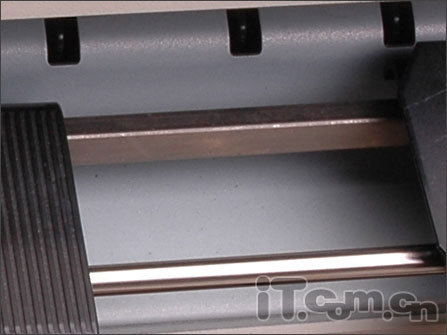

担任滚纸的进纸转轴

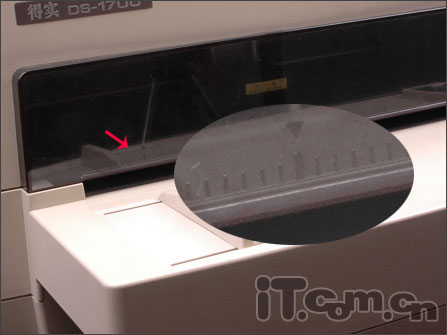

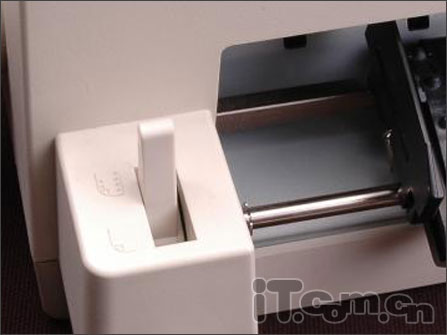

　　在打印头下前方，是一个摩擦进纸装置，用于单张纸的打印。而对纸张的大小和位置的固定，则根据透明盖板上的刻度和机身前面的固定装置实现。

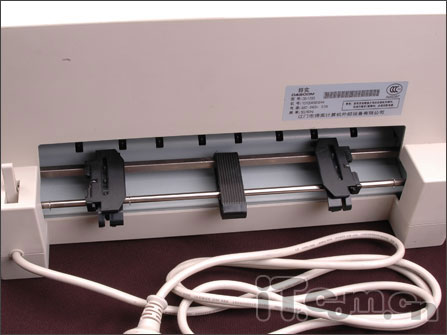

　　DS-1700的进纸系统除了前面的摩擦进纸装置以外，在机身后面还有一个齿轮送纸器，用于打印票据业务和流水作业。送纸架中间是一个小托盘，两边则是两个可以左右滑动或固定的链孔送纸夹，只要把小压板轻轻提起放入带边孔的链式纸，然后重新盖上，即可实现自动传送。在装纸过程中，注意要根据纸质的宽度，把两个送纸夹的锁定装置按下以固定位置，防止因不小心的滑动致使纸张皱摺。单页纸与链式纸间的工作模式转换，主要是通过机身后面的手动转换键实现的。

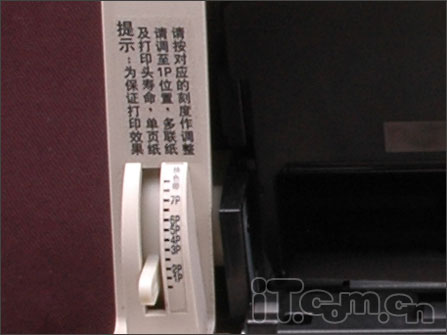

　　在打印头的左端机身上，是一个打印纸厚度的手动调节装置。把滑杆调到1P位置，通常是用来打印普通单页纸。如果要打印多联纸，则按相应的刻度作调整即可，如3联则把它调到3P。上面显示的最大刻度是7P，也说明了DS-1700具备了最多1+6张的普通多联纸拷贝能力。7P再往上拨，是一个换色带档位。同一段色带用久了，打印出的墨色就会变浅，这时，用户就可以使用它方便地自动更换新的色带段进行打印了。

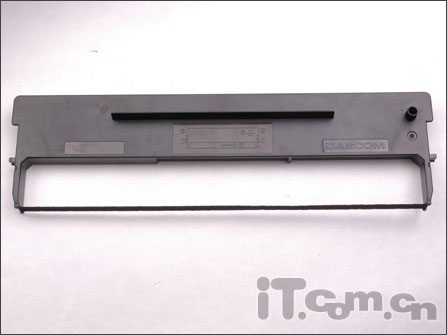

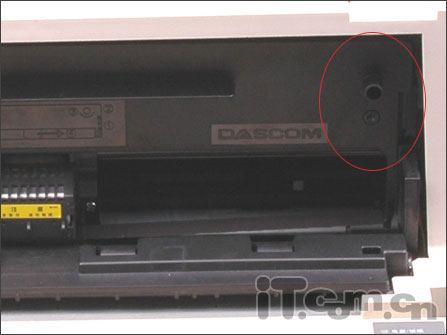

　　DS-1700在打印头的正上方有一个色带装置， 色带的右上角是用以调节色带宽度的旋转钮，这里要提醒初次使用的用户，在更换色带时，应该先用旋转钮将色带放宽，然后将整个色带装置向前倾斜慢慢拿出，就可以轻松更换色带了，不过DS-1700由于打印头的位置较为隐蔽，所以色带的准位放置应该多以注意。据产品资料显示，DS-1700的色带采用了全新的超长寿命设计，最多可打印1000万个以上的字符，基本上可以把色带纳入到非损耗品了。

　　此外，DS-1700的打印和走纸机件均采用1.6mm的全金属材质设计（传统的为1mm），非常坚固耐用。但由此也使整机重达6.5公斤，比同类一般机型都要重。
